Выключатели

— Выключатель (механизм в сборе). Выключатель в сборе полностью готов к монтажу и дальнейшей эксплуатации. Полный комплект выключателя включает в себя: электроконтактную группу, установочную рамку, лицевую декоративную панель и клавиши. В некоторых случаях выключатель может дополнительно комплектоваться монтажной коробкой или же монтажной пластиной. Выключатели в сборе удобны тем, что отпадает надобность отдельно выбирать какие-то из элементов электрофурнитуры.

— Выключатель без рамки. Выключатель имеет скрытую рамку, которая в процессе монтажа электрофурнитуры заштукатуривается/шпаклюется, что создает видимость отсутствия установочной рамки. Выключатели без рамки — это, преимущественно, электрофурнитура дизайнерского типа, которая обеспечивает помещению более аккуратный внешний вид. С другой стороны, замена или ремонт подобной модели может оказаться достаточно сложным занятием, ведь изделие необходимо будет извлекать вместе со стеновой штукатуркой.

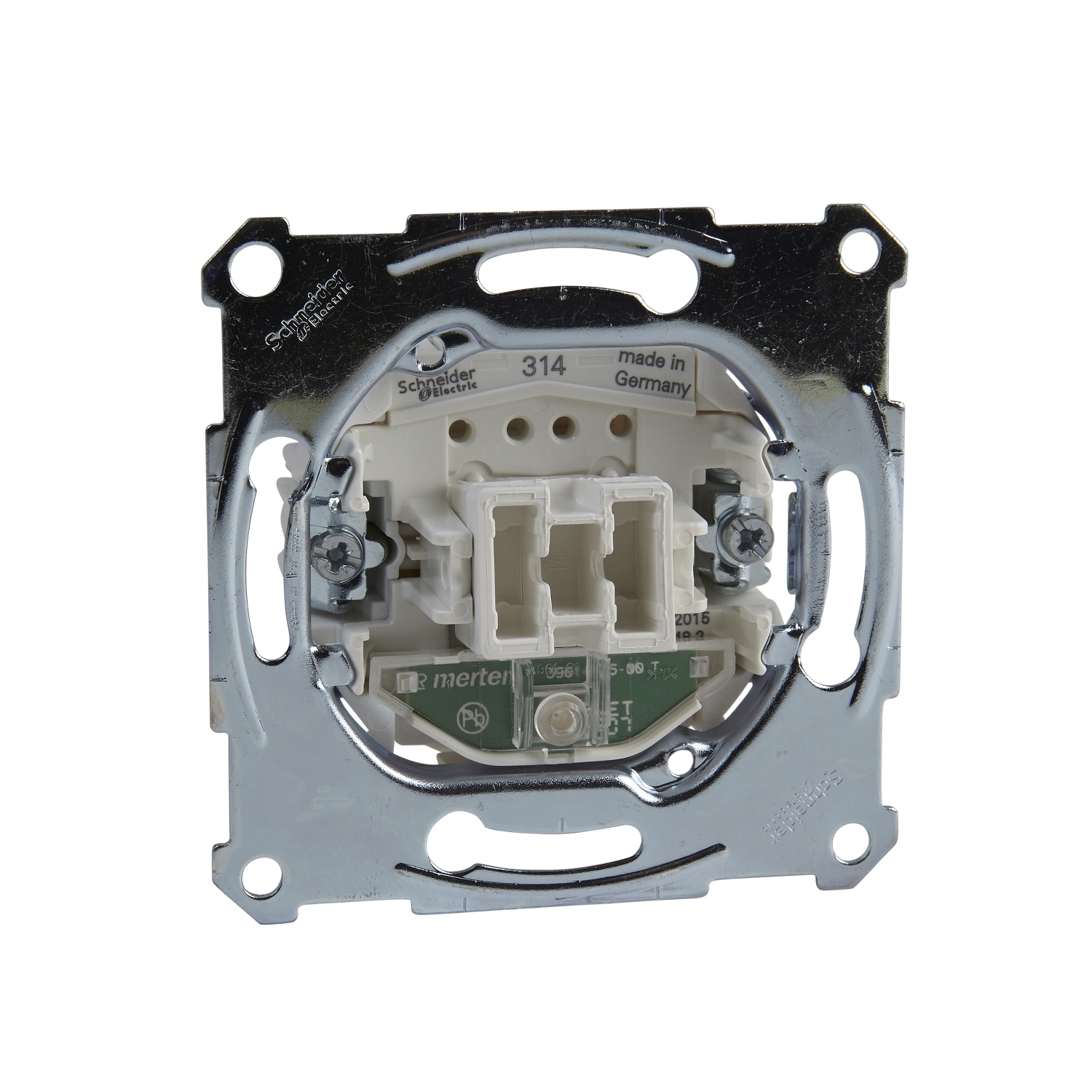

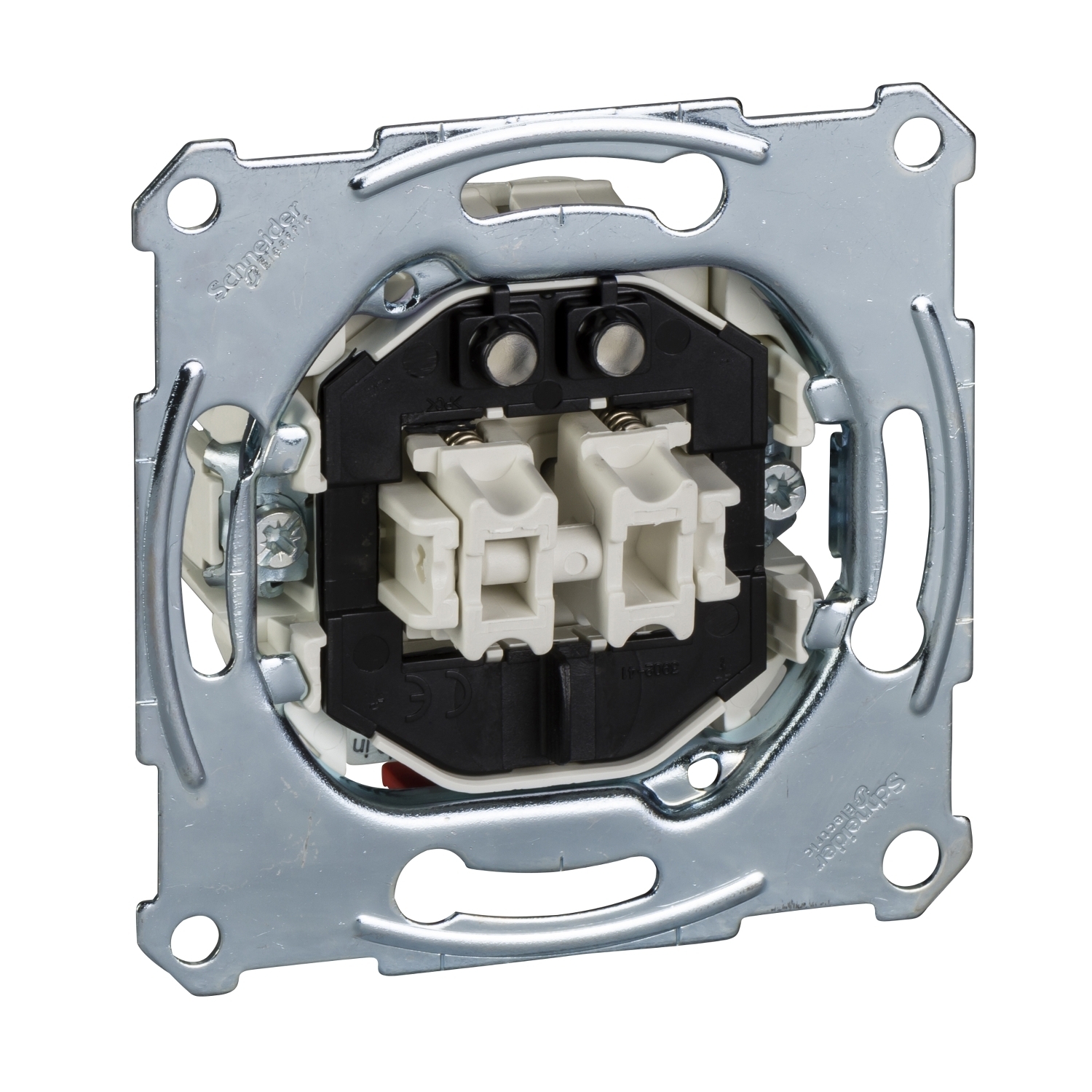

— Только механизм. Выключатель представлен одной электроконтактной группой. Модели в неполной комплектации выбираются преимущественно в том случае, когда проводится узловой ремонт выключателя. К примеру, если износилась электроконтактная группа, то незачем приобретать выключатель в сборе, ведь можно обойтись только заменой сломанного узла. Также выключатель в неполной комплектации приобретаются в том случае,...когда к электрофурнитуре предъявляются определенные требования по части дизайна. Заказчик может отдельно приобрести электроконтактную группу и параллельно с ней отдельную установочную рамку, с оптимальным для конкретно взятого интерьера оттенком лицевой панели кнопки.

— В монтажную коробку. Конструкция выключателя предполагает скрытый (встраиваемый, внутренний) монтаж в стену. После установки пользователю остается доступна только кнопка, обрамленная лицевой декоративной панелью, а сама электроконтактная группа размещается в монтажной коробке (стакане), который в свою очередь фиксируется в стеновом технологическом разъеме, откуда выводится скрытая проводка. Встраиваемые выключатели хороши тем, что из стены выступает только обрамленная рамкой кнопка. Среди минусов можно отметить сложность подключения. Дополнительно месторасположение монтажных коробок для выключателей необходимо планировать еще на этапе закладки скрытой проводки.

— Наружная. Выключатель для наружной (накладной) установки представлен герметичным корпусом с нажимной кнопкой, который существенно выступает над уровнем стены. Сама электрофурнитура устанавливается на монтажную пластину, которая в свою очередь фиксируется непосредственно к стеновой поверхности. Выключатели для наружной установки предназначены для подключения к внешней проводке. Решения этого типа особенно актуальны в тех случаях, когда выключателем необходимо оснастить стеновую перегородку, на которой нет возможности встроить монтажную коробку. Важным преимуществом наружных выключателей является простота подключения и установки. Корпус накладной электрофурнитуры легко разбирается, что позволяет быстро и просто подключать проводку, а для ф...иксации выключателя достаточно просто прикрутить к стене/перегородке монтажную пластину.

— Дверной звонок. Характерной особенностью выключателей этого типа является наличие пружины в кнопке. Пружина автоматически возвращает кнопку в исходное положение, чтобы исключить беспрерывную подачу сигнала. Подавляющее большинство выключателей для дверных звонков имеют компактные размеры, а также отчетливый схематический рисунок звонка на кнопке. Могут быть как проводными, так и беспроводными, существуют встраиваемые и накладные модели.

— Жалюзи. Главной отличительной особенностью выключателей для жалюзи/роллет является использование двухпозиционной электроконтактной группы. Каждая из позиций определяет направление вращения двигателя: одна из них активирует закрытие жалюзи, вторая — открытие. При выборе выключателя для жалюзи/роллет важно обратить внимание на статус фиксации — выключатели могут быть с фиксацией и без нее.

— Умный дом. Smart-выключатель — разновидность выключателей, работой которых можно управлять посредством смартфона или планшета, через фирменное ПО. Нередко smart-выключатели позволяют включать/отключать освещение по СМС, звонку или таймеру, а также от команд охранной системы и других smart-девайсов. Функциональные возможности устройство обычно выходят за рамки стандартного включения/отключения света. Многие модели дополнительно позволяют: регулировать яркость и изменять оттенок подсветки, переводить освещение в режим ночника и пр. Ка...к и обычная электрофурнитура, smart-выключатели могут быть: проходными и непроходными, клавишными и в виде диммера, с индикацией сети и без нее.

— Энергосберегающие (карточные). Карточный выключатель — устройство для отключения/включения электрических подсетей. Обычно карточный выключатель монтируется у входной двери. При извлечении чип-карты выключаются второстепенные электросети, работа которых необязательна при отсутствии на объекте жильцов или персонала. Это могут быть подсети, питающие кондиционер, телевизор, утюг, электроплиту, освещение и пр. Таким образом повышается экономия электроэнергии, а вместе с тем увеличивается и пожаробезопасность. Карточные выключатели часто используются в сфере гостиничного сервиса, а также при организации работы административных объектов. Главной особенностью карточных выключателей является возможность тонкой настройки каждой чип-карты в отдельности. Если чип-карта администратора может включать/отключать все второстепенные подсети, то при помощи карты обслуживающего персонала получится управлять работой только тех подсетей, которые разрешены в настройках.

Суммарное значение силы тока потребителей, которые обслуживаются одним выключателем. Перед заказом выключателя необходимо подсчитать силу тока всех потребителей. Так, например, одна лампочка накаливания мощностью 100 Вт, при подключении к сети 220 В, имеет силу тока в пределах 0,45 А. Касательно светодиодных лампочек, среднестатистический LED-осветитель на 12 Вт потребляет всего 0,02 А. Среднестатистический бытовой выключатель с пластиковым корпусом электроконтактной группы имеет значение номинальной силы тока на уровне 10 А, но существуют полностью пластиковые выключатели и с силой тока на 16 А.

— Винтовое. Проводка фиксируется к электроконтактной группе при помощи винтиков с головкой под крестовую или плоскую отвертку. Резьбовая поверхность винтика воздействует на прижимную пластину, которая и зажимает оголенную часть провода. Винтовое подключение проводов ценится за возможность контроля силы прижима проводки. Главным недостатком этого решения является самопроизвольное ослабление затяжки, которое возникает из-за частой смены температуры в резьбовой поверхности. По этой причине ведущие производители электрофурнитуры начинают потихоньку отходить от винтового метода подключения проводки.

— Зажимное. Проводка фиксируется пружинным зажимом. Чтобы ввести провод в клеммник, необходимо приподнять рычажок пружинного зажима. Провод фиксируется под действием силы натянутой пружины. Главным преимуществом самозажимного подключения является легкость фиксации проводов. Отпадает надобность вкручивать/выкручивать винтики, что экономит время и силы. Дополнительно пружинный зажим не подвержен ослаблению фиксации из-за высокой динамики температурного режима. Среди недостатков можно выделить отсутствие возможности контролировать силу прижима проводки. Электрофурнитура с самозажимными клеммами стоит дороже аналогов с винтовым прижимом.

— Пластик. Подавляющее большинство выключателей создается на основе пластика, чаще всего негорючего. Пластик обладает неплохим уровнем прочности, материал негигроскопичен и устойчив к воздействию ультрафиолета. Важным преимуществом является доступная цена. Пластиковые выключатели — это практически всегда бюджетная серия электрофурнитуры. Существуют выключатели с пластиковой кнопкой и лицевой декоративной рамкой, но сама электроконтактная группа при этом является керамической. Подобная электрофурнитура стоит ощутимо дороже полностью пластиковых аналогов.

— Стекло. Выключатели со стеклянной поверхностью — это дизайнерская линейка фурнитуры. В качестве стекольной поверхности чаще всего выступает закаленное сверхпрочное стекло. Некоторые модели выключателей создаются из стеклянных панелей, которые просто наклеиваются на металлический каркас. Стекло имеет допуск даже на использование в помещениях с повышенным уровнем влажности. Закаленная стеклянная поверхность проявляет высокую устойчивость к появлению царапин и потертостей. Стекло не требует какого-то специального ухода.

— Керамика. Керамические выключатели чаще всего представлены моделями, которые декорируются под старину. Это электрофурнитура в стиле ретро. Корпус и переключатели таких моделей изготавливаются из высококачественной керамики, которая практически не подвержена механическому износу. Керамические выключатели нередко оснащаются поворотными переключателями вместо традиционных клавиш. Подавляющее...большинство керамических моделей предназначены для наружного (внешнего) монтажа.

Глубина встраивания определяет, сколько свободного места должно быть в монтажной коробке, чтобы правильно разместить электроконтактную группу. Глубина стандартной монтажной коробки составляет 40 мм. Этого достаточно для встраивания большей части бытовых выключателей — глубина встраивания рядового среднестатистического выключателя составляет 20-30 мм.

Но некоторые модели выключателей требуют большей глубины монтажа. Так, существуют выключатели, которым необходимо от монтажной коробки до 60 и даже до 80 мм.

Диаметр оголенной части провода, который будет подключаться к электроконтактной группе выключателя. Сечение подключаемых проводов напрямую связано с номинальной силой тока выключателя, а также с типом проводки (медь или алюминий). Обыкновенный бытовой выключатель с номинальным током 10-16 А требует медный провод сечением не менее 1,5 мм. Выключатели для алюминиевой проводки обладают повышенным значением номинальной силы тока, от 20 А и выше. Подобная электрофурнитура рассчитана на подключение жестких проводов с сечением не менее 2,5 мм.

— Обычный (непроходной). Непроходные выключатели используют простейшую схему подключения. К каждой кнопке подключается несколько проводов (фаза и нуль), а их функциональные возможности ограничен подачей и отключением питания. Обычные выключатели могут иметь одну, две, три или большее количество кнопок. Дополнительно при выборе электрофурнитуры следует обратить внимание на тип конструкции — непроходные выключатели могут быть предназначены для встраиваемого или накладного монтажа.

— Проходной. Выключатели проходного типа используют сложную схему подключения. Провод фазы делится на два или большее количество отводок, обеспечивая одновременное подключение к двум и более выключателям. Подключение проходного типа позволяет включать и отключать освещение или любой другой потребитель тока с нескольких (двух и более) выключателей. Подобное подключение незаменимо в больших по площади помещениях или длинных коридорах. Чтобы выключить освещение, незачем возвращаться к выключателю на другом конце помещения, ведь обесточить свет можно с другого выключателя, который расположен на выходе.

— Перекрестный. Выключатели перекрестного типа применяются для включения/отключения системы освещения (или другого потребителя тока) из разных мест. При установке двух и более перекрестных выключателей любым из них можно будет включить/отключать свет. Подобное может оказаться очень по...лезным при управлении освещением в большом помещении — в этом случае перекрестные выключатели монтируются в разных частях объекта. Также модели этого типа применяются в качестве промежуточных, устанавливаясь между проходными выключателями. В качестве самостоятельных перекрестные выключатели не используются.

Количество клавиш определяет число потребителей тока, которые сможет одновременно обслуживать выключатель. Наиболее простые модели выключателей имеют одну единственную кнопку — такие модели ценятся за простоту конструкции и легкость подключения проводки. Помимо однокнопочной электрофурнитуры существуют выключатели на 2, 3 и большее количество кнопок. Главным преимуществом многокнопочных моделей является возможность обслуживания одним выключателем нескольких потребителей тока. Впрочем, чем больше кнопок, тем сложней подключать проводку. Дополнительно многокнопочные модели уступают однокнопочным выключателям как по надежности, так и по долговечности.

Подсветка позволяет находить точное месторасположение выключателя в темноте. Нередко подсветка совмещается с индикатором наличия сети.

Выключатель замыкает/размыкает электроцепь путем отправки команд по радиоканалу. Подавляющее большинство беспроводных выключателей представлены кнопкой звонка. Главным преимуществом электрофурнитуры этого типа является возможность монтажа без непосредственного подключения к токоведущей проводке, что позитивно сказывается на эстетической красоте объекта. Среди недостатков можно отметить необходимость регулярной замены батарейного блока. При выборе выключателя с беспроводным подключением необходимо проверять совместимость электрофурнитуры с главным исполнительным устройством.

— Клавиши. Клавиша — удлиненная нажимная поверхность с двумя рабочими положениями. При нажатии на верхний конец клавиши происходит замыкание цепи и включение потребителя электротока, а при нажатии на нижний — электроцепь размыкается, мгновенно отключая потребитель тока. Выключатели с клавишей используются для управления потребителями тока, которые требуют фиксированного контакта/отключения (освещение, вентиляция и пр). Клавишный механизм отличается простотой конструктивного исполнения и высокой надежностью.

— Кнопки. Кнопка — точечная нажимная поверхность, при воздействии на которую электроцепь замыкается, включая потребитель тока. Возврат кнопки чаще всего реализуется за счет пружинного механизма — отведя палец от такой кнопки контакт автоматически размыкается, отключая питание. Кнопочные выключатели используются для управления звоночными сигналами, а также для включения привода на роллетах/жалюзи, воротах и пр. То есть кнопка применяется там, где необходимо кратковременное включение потребителя тока, без фиксации включенного положения. Дополнительно кнопка выключателя может быть реализована возвратно-поступательным механизмом с фиксацией в нескольких положениях: первое нажатие на кнопку статически замыкает электроцепь, а чтобы разомкнуть цепь необходимо второе нажатие.

— Сенсор. Сенсор — электромагнитный датчик, который реагирует на прикосновение кончи...ком пальца. Достаточно легкого нажатия на рабочую поверхность сенсорного датчика, как происходит замыкание/размыкание электроцепи. Главным преимуществом сенсора является отсутствие трущихся пар, которые подвержены механическому износу. Также сенсорная электрофурнитура не издает характерного для клавиш и кнопок щелчка. Как правило, сенсорные выключатели стоят дороже механических аналогов, использующие кнопки/клавиши.

— Поворотный диммер. Поворотный диммер — регулятор с вращающимся по кругу переключателем. Диммер позволяет плавно регулировать поступающее на потребитель тока напряжение. Чаще всего используется для регулирования яркости в специальных диммируемых светодиодных лампах, но применим и ко многим другим потребителям тока, от программаторов климатических систем до электромоторов на жалюзи, роллетах и воротах. При выборе поворотного диммера следует обратить внимание на его совместимость с потребителем электротока.

— Кнопочный диммер. Кнопочный диммер — регулятор, состоящий из двухпозиционного переключателя. При нажатии на верхний край диммера происходит увеличение подаваемого на потребитель тока напряжения, а при нажатии на нижний край напряжение уменьшается. Как правило, кнопочный диммер применяется для регулирования яркости специальных диммируемых LED-лампочек, но существуют кнопочные диммеры и для других потребителей тока, от нагревателей до электрожалюзи. Чаще всего кнопочный диммер дополнительно комплектуется отдельной клавишей выключателя — диммер становится активным после включения потребителя электротока.

— Тумблер — специальный переключатель, представленный диэлектрическим рычагом. Тумблер используется для включения, размыкания и переключения питания в различных электросетях. Различают тумблеры механического, электронного и электромагнитного типов.

— 1/2 модуля. Выключатели с типовым размером 1/2 модуля — предельно компактная электрофурнитура, предназначенная для установки на DIN-рейку, а также в специальные боксы. Узкий корпус выключателя позволяет сэкономить место внутри распределительного щита или электрошкафа.

— IP20. Начальный уровень защиты. Выключатели этого типа допустимо использовать лишь в сухих помещениях со слабой запыленностью. Оболочка защищает лишь от прямого контакта пальцев пользователя с оголенными частями механизма. Первая цифра 2 — защита от проникновения механических частиц диаметром свыше 12,5 мм. Вторая цифра 0 — полное отсутствие защиты от негативного воздействия влаги.

— IP21. Базовый уровень защиты. Выключатели этого типа допустимо использовать в помещениях со слабой запыленностью, возможна работа во влажной среде. Оболочка защищает от вертикально падающих капель воды и прямого контакта пальцев пользователя с оголенными частями механизма. Первая цифра 2 — защита электроконтактной группы от проникновения механических частиц диаметром свыше 12,5 мм. Вторая цифра 1 — начальная защита от негативного воздействия влаги. Оболочка выдерживает лишь вертикально падающие капли воды.

— IP22. Улучшенный уровень базовой защиты. Выключатели подходят для работы в помещениях со слабой запыленностью, возможна эксплуатация во влажной среде. Оболочка защищает от падающих под углом 15˚ капель воды, а также от контакта пальцев с оголенными элементами механизма. Первая цифра 2 — наличие защиты от проникновения под корпус механических частиц диаметром свыше 12,5 мм. Вторая цифра 2 — улучшенная базовая защита от влажной среды. Корпус выключателя стойко переносит падающие под углом 15˚ капли воды.

— IP31. Средний уровень защиты. Эта категория выключател...ей рассчитана на работу в помещениях с низкой запыленностью, возможна эксплуатация вблизи водопроводной точки. Защитная оболочка изолирует электроконтактную группу от прямого воздействия инструментом (отвертка, щипцы и пр), а также от вертикально падающих капель воды. Первая цифра 3 — защита от проникновения под корпус частиц диаметром свыше 2,5 мм. Вторая цифра 1 — защита от воздействия вертикально падающих капель воды.

— IP40. Защита среднего уровня, но только в полностью сухих помещениях. Выключатели стойко переносят атмосферу невысокой запыленности. Оболочка защищает механизм выключателя от контакта с тонким инструментом (шило, заколка и пр). Защита от негативного воздействия влаги полностью отсутствует. Первая цифра 4 — защита от попадания под корпус частиц диаметром свыше 1 мм. Вторая цифра 0 — полное отсутствие защиты от воздействия влаги.

— IP44. Защита на уровне выше среднего. Защитная оболочка позволяет выключателям уверенно работать в помещениях с повышенным уровнем влажности. Корпус электрофурнитуры предотвращает контакт с тонким инструментом диаметром свыше 1 мм. Оболочка устойчива перед падающими под любым углом каплями воды.

— IP54. Класс защиты для уличных выключателей. Оболочка частично предотвращает попадание под корпус мелкой пыли. Герметичности оболочки хватает для изоляции электроконтактной группы от непродолжительного дождя. Выключатели с подобным классом защиты рекомендуется устанавливать под уличным навесом. Первая цифра 5 — корпус частично изолирует механизм выключателя от проникновения мелкой пыли. Засоры в виде пыли могут попадать под корпус, но в незначительном количестве. Вторая цифра 4 — оболочка обеспечивает защиту от кратковременного дождя. Корпус устойчив к падающим с разных сторон каплям воды.

— IP55. Защитная оболочка предполагает размещение выключателей на улице. Герметичности корпуса хватает для частичной изоляции электроконтактной группы от мелкой пыли. Корпус выключателя легко выдерживает работу под кратковременным проливным дождем. Данный класс защиты позволяет уличное размещение выключателей без навеса. Первая цифра 5 — защитная оболочка изолирует электроконтактную группу от мелкой пыли. При этом под корпус может попадать пыль, но ее количества будет недостаточным для нарушения работы выключателя. Вторая цифра 5 — герметичности корпуса достаточно для работы выключателя под кратковременным проливным дождем. Фурнитура стойко переносит работу под струей воды.



— IK01. Кнопки выключателя способны выдерживать лишь легкое тактильное воздействие. Стандарт защиты IK01 допускает регулярную механическую нагрузку с усилием не выше 0,15 Дж. Данная механическая нагрузка эквивалентна падению на клавиши выключателя груза 200 г с высоты 7,5 см. Класс защиты IK01 является базовым для кнопок и выключателей бытового назначения.

— IK04. Выключатели способны выдерживать среднюю по силе воздействия механическую нагрузку. IK04 предусматривает защиту кнопок от регулярной нагрузки, равной 0,5 Дж, что эквивалентно воздействию груза 200 г с высоты 25 см. Выключатели этого типа можно устанавливать в проходных местах.
