Регистраторы DVR и NVR

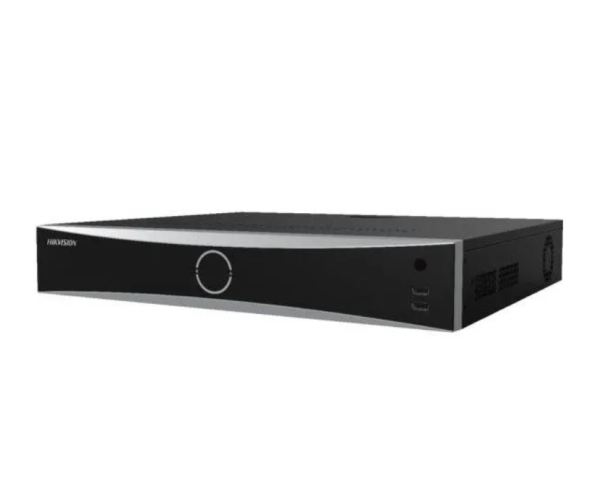

Видеорегистратор HIKVISION Hikvision DS-7732NXI-I4/16P/S(C)
Тип: IP видеорегистраторКоличество каналов записи: 32Максимальное разрешение записи: 12 МпКоличество мест для HDD/SSD: 4Максимальная ёмкость HDD/SSD: 10 ТБСкорость Ethernet: 100 Мбит/с
MobiComShop
87 650 ₽
Видеорегистратор Dahua DHI-NVR4116HS-4KS2/L
тип: NVR (сетевой)тип записи: цифровой (-ая)Макс. количество видеовходов 16максимальный объем памяти жесткого диска (каждого) 8 ТБколичество отсеков для жестких дисков 1количество LAN-портов 1
MobiComShop
8 290 ₽

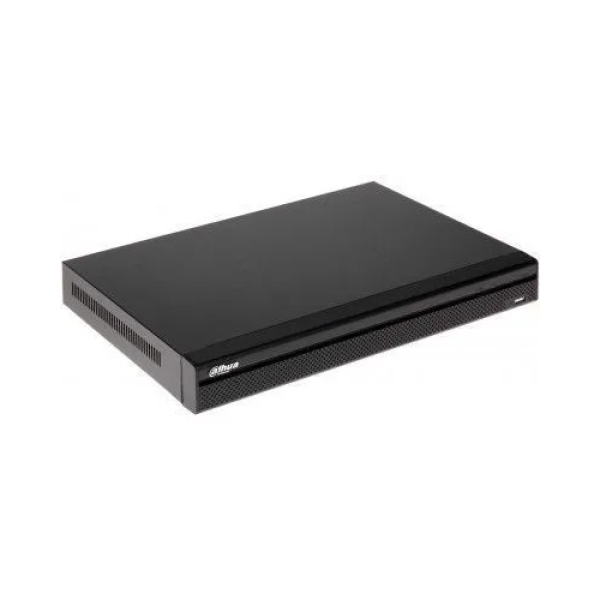

Видеорегистратор Dahua DHI-NVR4216-4KS2/L
Тип видеорегистратора NVR (сетевой) Разрешение до 8Мп Максимальная емкость HDD 8 Количество каналов записи 16 Форматы сжатия H.264/H.265/Smart H.264+/Smart H.265+ Общая пропускная способность 128
MobiComShop
11 740 ₽
Видеорегистратор HiWatch DS-N308/2(D)
Тип товараIP-видеорегистраторТип камерIPМаксимальное разрешение4096×2160pФормат сжатияH.264, H.264+, H.265, H.265+Максимальная скорость чтения80 МБ/с
MobiComShop
10 470 ₽
Видеорегистратор Dahua DHI-NVR4108HS-8P-4KS2/L
Тип видеорегистратора: NVR (сетевой);Каналов записи: 8;Скорость записидо 30 к/сМаксимальная емкость HDD10 ТБ
MobiComShop
31 010 ₽

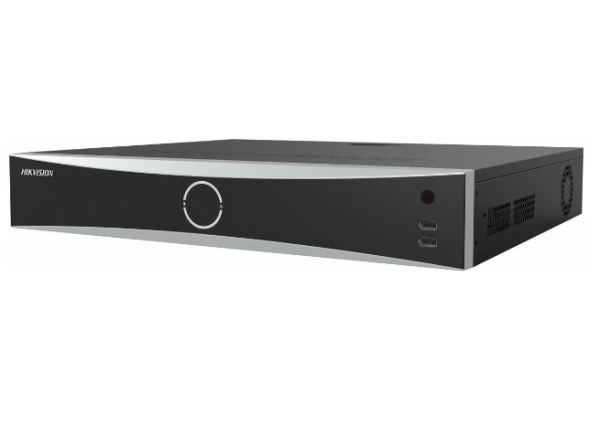

Видеорегистратор HIKVISION Hikvision DS-7716NXI-I4/16P/S(C)
Тип видеорегистратораNVR (сетевой)Максимальная емкость HDD10 ТБРазрешениедо 12 МпСкорость записидо 30 к/сУдаленные соединения128Сетевые протоколыTCP/IP, DHCP, Hik-Connect, DNS, DDNS, NTP, RTSP, SADP, SMTP, SNMP, NFS, iSCSI, ISUP, UPnP™, HTTP, HTTPS
MobiComShop
72 090 ₽
Видеорегистратор HIKVISION Hikvision IDS-7204HQHI-M1/FA(C)
Тип: HVR (гибридный)Количество каналов записи: 4Максимальное разрешение записи: 2592x1520 (4 Мп)Максимальная частота кадров: 15 к/сКоличество мест для HDD/SSD: 1Максимальная ёмкость HDD/SSD: 10 ТБСкорость Ethernet: 100 Мбит/с
MobiComShop
9 340 ₽

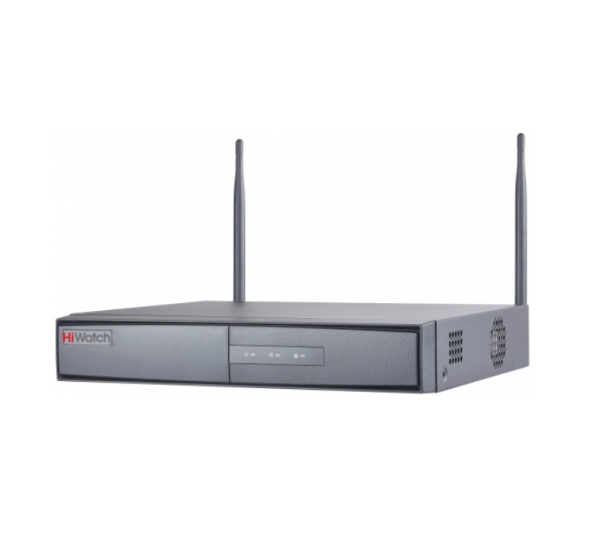

Видеорегистратор HiWatch DS-N304W(B)
Тип видеорегистратора NVR (сетевой) Разрешение 5Мп/ 4Мп / 3Мп / 1080p / 1.3Mp / 720p Количество слотов для HDD 1 Максимальная емкость HDD 6 Количество каналов записи 4 Форматы сжатия H.265/ H.264
MobiComShop
6 130 ₽
Видеорегистратор HIKVISION Hikvision DS-7108NI-Q1/8P/M(C)
8-ми канальный IP-видеорегистратор c PoE Видеовход: 8 каналов; видеовыход: 1 VGA до 1080Р, 1 HDMI до 1080Р; двустороннее аудио 1 канал RCA, аудиовыход: 1 канал RCA, Вхо
MobiComShop
12 280 ₽

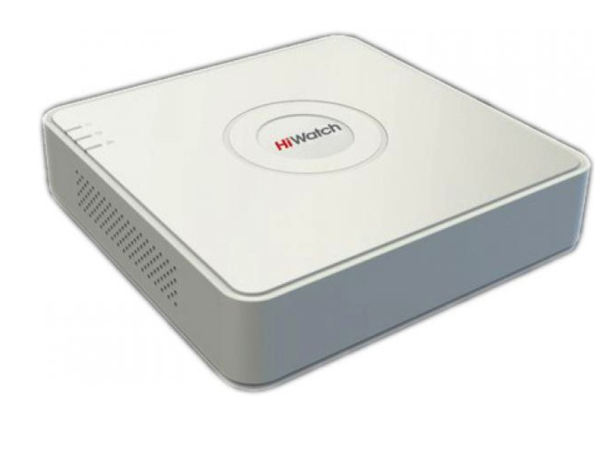

Видеорегистратор HiWatch DS-H108UA(B)
Тип: HVR (гибридный)Количество каналов записи: 8Максимальное разрешение записи: 3840x2160 (4K UHD, 8 Мп)Максимальная частота кадров: 8 к/сКоличество мест для HDD/SSD: 1Максимальная ёмкость HDD/SSD: 10 ТБСкорость Ethernet: 100 Мбит/с
MobiComShop
12 420 ₽

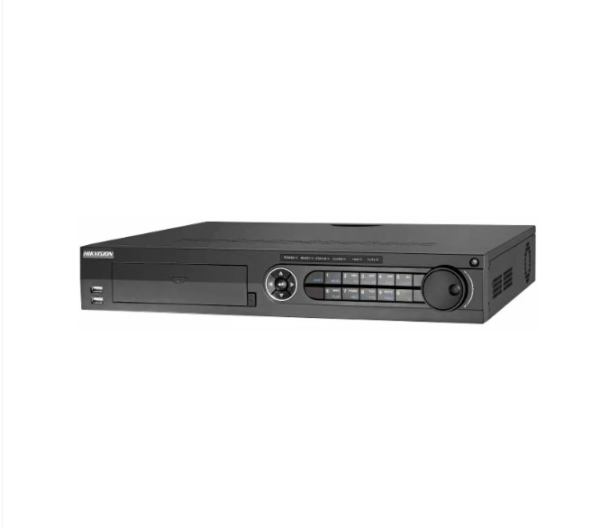

Видеорегистратор HIKVISION Hikvision DS-8124HQHI-K8
Тип: HVR (гибридный)Количество каналов записи: 24Максимальное разрешение записи: 2592x1520 (4 Мп)Максимальная частота кадров: 15 к/сКоличество мест для HDD/SSD: 8Максимальная ёмкость HDD/SSD: 10 ТБСкорость Ethernet: 1 Гбит/с
MobiComShop
110 910 ₽
Видеорегистратор HIKVISION Hikvision IDS-7216HUHI-M2/S(E)
Алгоритм обнаружения движения 2.0 на основе глубокого обучения для всех аналоговых каналовЗащита периметра на основе Deep LearningВидеосжатие H.265 Pro+ / H.265 Pro / H.265 / H.264+ / H.264Видеовходы HDTVI / AHD / CVI / CVBS / IPАудио по коаксиальному кабелюIP-видеовходы: до 8 / 16 / 32 каналов (до 8 Мп)До 10 TБ каждый HDD
MobiComShop
38 940 ₽

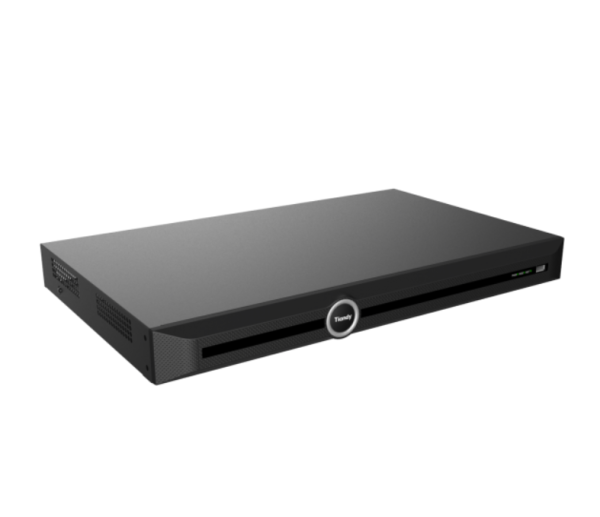

Видеорегистратор TIANDY Tiandy TC-R3880 I/B/N/V4.0
Кол-во каналов 80 Максимальное разрешение записи на канал 12 Мп Количество USB USB 2.0 - 2 USB 3.0 - 1Сжатие Формат видеосжатия H.264, H.265, S+265
MobiComShop
112 170 ₽

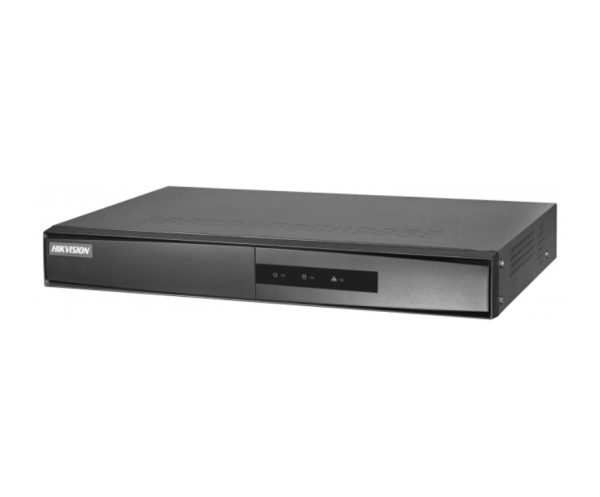

Видеорегистратор HIKVISION Hikvision DS-7604NI-K1/4P(C)
4-х канальный IP-видеорегистратор c PoE Видеовход: 4 канала; аудиовход: двустороннее аудио 1 канал RCA; видеовыход: 1 VGA до 1080Р, 1 HDMI до 4К; аудиовыход: 1 канал RCA.
MobiComShop
12 190 ₽
Видеорегистратор Dahua DHI-NVR1104HS-S3/H
Тип: IP видеорегистраторКоличество каналов записи: 4Максимальное разрешение записи: 3840x2160 (4K UHD, 8 Мп)Максимальная частота кадров: 30 к/сКоличество мест для HDD/SSD: 1Максимальная ёмкость HDD/SSD: 8 ТБСкорость Ethernet: 100 Мбит/с
MobiComShop
4 160 ₽
1
2
3
4
5
6
7
8
9
10
11
12
13
Регистраторы DVR и NVR: характеристики, типы, виды

Тип

От типа зависит прежде всего разновидность камер, с которыми совместим регистратор.

— Аналоговый DVR. Устройства данного типа могут работать только с традиционными камерами наблюдения, выдающими видеосигнал в аналоговом формате (обычно через интерфейс BNC, см. ниже). Несмотря на появление более продвинутых вариантов, такие камеры всё ещё весьма популярны благодаря простоте, невысокой стоимости и надёжности передачи видео. Сам же регистратор может иметь сетевой интерфейс LAN и работать как сетевое устройство, однако с IP-камерами он не совместим.

— Цифровой NVR. Регистраторы типа NVR предназначены для работы с IP-камерами, подключаемыми по локальной компьютерной сети. Такие камеры более продвинуты, чем традиционные аналоговые, они поддерживают больше дополнительных возможностей. Главным недостатком NVR является довольно высокая нагрузка на сетевое оборудование при передаче потокового видео; это может привести к помехам и сбоям, особенно при больших потоках другого трафика в сети.

— Гибридный HVR (HDVR). Гибридные устройства, сочетающие возможности DVR и NVR и способные работать как с аналоговыми, так и с IP-камерами. Это расширяет возможности по построению сетей наблюдения, позволяя объединить достоинства обоих типов камер и взаимно компенсировать недостатки. Однако и стоит подобное оборудование недёшево.

Подключение камер

Возможности по подключению камер, имеющиеся в регистраторе.

Для аналоговых DVR и цифровых NVR (см. «Тип») в данном случае все просто: количество каналов видео соответствует наибольшему числу входящих видеосигналов, которое можно подключить к устройству. Такой сигнал может поступать как с камеры, так и с промежуточного устройства — например, квадратора, объединяющего картинку с 4 камер. А вот в гибридных HVR смысл данного пункта более специфичен. Для таких регистраторов здесь указывается максимальное число входящих сигналов, с которыми устройство может работать в режиме «только AHD» (то есть только аналоговые камеры, без IP-камер). Данные по гибридному режиму (AHD+IP), а также для использования только IP-камер приводятся для таких регистраторов отдельно (см. ниже).

Большое количество каналов (32 канала, 64 канала и даже 128 каналов) позволяет создавать на базе регистратора обширную систему видеонаблюдения, не используя дополнительного оборудования (к примеру, тех же квадраторов). С другой стороны, данная характеристика ощутимо сказывается на цене, а для бытовых условий вполне достаточно регистраторов на 4, на 8 или на 16 камер.

Функции и возможности

— Поддержка PTZ. Совместимость регистратора с камерами, имеющими функцию PTZ — «pan, tilt, zoom», то есть возможность поворачивать и наклонять объектив, а также увеличивать/уменьшать изображение. Поддержка PTZ позволяет управлять этими функциями через регистратор. В аналоговых камерах для её работы используется порт RS-485 (см. «Дополнительные разъёмы»).

— Реагирование на движение. Функция, позволяющая регистратору распознавать движение в кадре. Конкретные способы применения данной функции могут быть разными: автоматическое включение записи, установка временной метки (если видео снимается постоянно), подача сигнала на тревожный выход, уведомление оператора и т. п. Отметим, что датчики движения могут устанавливаться и в самих камерах наблюдения; однако наличие этой функции в регистраторе избавляет от необходимости специально искать такие камеры (которые обычно стоят недешево).

— Опознавание лиц. Под этим термином подразумеваются расширенные возможности по работе с лицами людей, попавшими в кадр. Регистраторы с этой функцией, как правило, способны не просто определять наличие лица в кадре, а распознавать его характерные черты, сохранять полученные «портреты» и сравнивать их с занесенной в память базой. Последнее, в свою очередь, позволяет идентифицировать людей и открывает целый ряд дополнительных возможностей. Конкретный набор таких возможностей стоит...уточнять отдельно, здесь же приведем несколько примеров. Так, во многих моделях система распознавания лиц позволяет осуществлять быстрый поиск человека по видеоархиву, избавляя пользователя от необходимости лично просматривать большие объемы видеоматериалов. При помощи такой системы можно фиксировать время прихода и ухода сотрудников на работу, а также автоматически сохранять информацию о визитах сторонних посетителей. Распознаванием лиц можно дополнить замок на ключ-картах — и злоумышленник не сможет открыть такой замок, даже если завладеет картой. Встречаются и более сложные и продвинутые возможности — например, создание групп сотрудников с разными правами доступа, с ограничением доступа и/или подачей сигнала тревоги при появлении постороннего в запрещенной для него зоне.

— PoC питание. Аналог описанной выше технологии PoE, применяемый в традиционных камерах наблюдения (так называемых AHD). Позволяет подавать на такую камеру питание с регистратора через тот же коаксиальный кабель, что используется для передачи видеосигнала; это заметно упрощает подключение и повышает надежность и безопасность всей системы. Так, при установке камеры достаточно проложить всего один провод, при этом для ее работы не нужны аккумуляторы/батарейки, которые могут сесть в самый неподходящий момент.

— Wi-Fi. В регистраторах встроенный модуль Wi-Fi чаще всего используется для двух задач: для работы с IP-камерами, поддерживающими такую связь, и для подключения самого регистратора к локальной сети (или даже Интернету) через беспроводной роутер/точку доступа. А в моделях с мобильным приложением (см. ниже) Wi-Fi может применяться также для прямой связи с управляющим гаджетом. В любом случае такое подключение позволяет обойтись без возни с проводами и разъемами. К недостаткам данной функции можно отнести разве что некоторое увеличение цены по сравнению с аналогами без Wi-Fi, однако этот момент нередко оказывается почти незаметным на фоне общей стоимости самих регистраторов.
Также в характеристиках может уточняться конкретный поддерживаемый стандарт связи — обычно Wi-Fi 4 (802.11n) или Wi-Fi 5 (802.11aс). В данном случае различия между ними чаще всего не принципиальны: современные Wi-Fi модули, как правило, поддерживают сразу несколько стандартов, так что с совместимостью проблем не возникает, а скорость соединения обычно более чем достаточна для работы по назначению.

— Wi-Fi ready. Данная маркировка означает, что регистратор не имеет встроенного модуля Wi-Fi (см. выше), но может использовать такую связь при подключении внешнего адаптера (обычо не входящего в стандартную комплектацию). В теории такая конфигурация должна обеспечить дополнительное удобство: пользователь может сам выбрать, нужен ли ему Wi-Fi функционал в данном конкретном регистраторе, и если есть сомнения — можно приобрести само устройство, не переплачивая за беспроводные возможности, а адаптер докупить позже, если возникнет необходимость. Однако на практике модели Wi-Fi ready в наше время встречаются крайне редко: большинство покупателей еще при планировании системы наблюдения определяются, нужна ли им беспроводная связь, а встроенные модули Wi-Fi обходятся не уж дорого, особенно по сравнению с общей стоимостью регистраторов.

— Мобильное приложение. Возможность работы с регистратором через мобильное приложение, установленное на смартфон, планшет или другой подобный гаджет. Конкретные форматы соединения с управляющим гаджетом при этом могут быть разными: прямое подключение по Wi-Fi, работа через локальную сеть или даже удаленный доступ по Интернету из любой точки мира; нередко поддерживается сразу несколько вариантов. Все эти подробности стоит уточнять отдельно, равно как и конкретный функционал мобильного приложения. Однако, как правило, этот функционал довольно обширен, он предусматривает доступ если не ко всем, то как минимум к наиболее важным функциям регистратора. Так, со смартфона/планшета можно просматривать отснятые материалы и прямые трансляции с камер, копировать (а иногда и удалять) записи, изменять многие настройки и т. п. Управляющие приложения обычно выпускаются как под iOS, так и под Android, так что их можно устанавливать практически на любой современный мобильный гаджет потребительского уровня.

— Поддержка USB-модемов. Возможность использования внешнего модема, подключаемого через USB, для передачи данных по мобильному стандарту 3G или 4G. Это даёт независимость от проводов и позволяет применять регистратор даже там, где отсутствуют проводные компьютерные сети — разумеется, при наличии покрытия. Модели с данной функцией обычно имеют и проводные интерфейсы, а поддержка 3G/4G-модема играет роль failover — резервного варианта на случай проблем с основной связью. Отметим, что конкретный тип поддерживаемой мобильной сети зависит в основном от используемого модема (совместимость регистратора с разными моделями не помешает уточнить отдельно, однако чаще всего с этим проблем нет).

— Пульт ДУ. Наличие пульта дистанционного управления в комплекте поставки регистратора. Управлять устройством с пульта часто бывает удобнее, чем с компьютера по сети или с собственной панели управления.

Видеовход BNC

Количество входов BNC, предусмотренных в конструкции регистратора.

BNC — разъём с байонетной фиксацией под коаксиальный кабель, применяемый в т.ч. для передачи аналогового видеосигнала в профессиональной технике. В регистраторах входы с такими разъёмами используются для подключения аналоговых камер.Чем больше разъёмов — тем больше аналоговых камер можно одновременно подключить к регистратору напрямую; а в устройствах DVR (см. «Тип») количество входов BNC соответствует количеству каналов.

Видеовыход BNC

Количество выходов BNC, предусмотренных в конструкции регистратора.

BNC — разъём с байонетной фиксацией под коаксиальный кабель, применяемый в т.ч. для передачи аналогового видеосигнала в профессиональной технике. Выходы с такими разъёмами предназначены для передачи видеосигнала на другие компоненты системы наблюдения — например, мониторы.

Выходы BNC встречаются во всех типах современных регистраторов (см. выше). При этом в устройствах типа DVR их количество, как правило, соответствует количеству BNC-входов, что позволяет коммутировать сигнал с каждой камеры через свой выход. В NVR чаще всего устанавливается всего один разъём, который предназначается для просмотра записанных материалов, а не изображения с камер. Этот же вариант популярен и в HVR, хотя среди них встречаются и модели, аналогичные DVR.

Аудиовход RCA

Количество аналоговых аудиовходов RCA, предусмотренное в конструкции регистратора.

Входы этого типа используются для подключения аудиосигнала с аналоговых камер, способных фиксировать звук, а также с отдельно выполненных микрофонов. При этом, количество таких входов может соответствовать числу видеовходов BNC, что позволяет дополнять звуком каждую аналоговую камеру. Однако есть модели, имеющие всего один вход RCA при нескольких входах BNC.

Аудиовыход RCA

Количество аналоговых аудиовыходов RCA, предусмотренное в конструкции регистратора.

Выходы данного типа используются в основном для вывода звука при просмотре отснятых материалов, в дополнение к выходу BNC и/или VGA. Поэтому таких разъёмов в современных регистраторах предусматривается немного — один, реже два (по одному для BNC и VGA).

USB

Количество портов USB, предусмотренных в конструкции регистратора.

USB — универсальный интерфейс для подключения различных периферийных устройств. В случае регистраторов речь чаще всего идёт о «флэшках» и других внешних носителей, которые могут использоваться для копирования файлов или обновления прошивки. Однако может предусматриваться совместимость и с другими устройствами — например, клавиатурами или мышами.

Несколько USB-портов, соответственно, позволяют подключить несколько периферийных девайсов.

HDMI

Количество выходов HDMI, предусмотренное в конструкции регистратора.

HDMI — наиболее популярный из современных цифровых интерфейсов, предназначенных для работы с изображением высокого разрешения и многоканальным звуком. Вход HDMI имеется практически в каждом современном телевизоре, мониторе, медиацентре и т.п. Выход же HDMI в регистраторах используется преимущественно для просмотра отснятого видео; при этом таких выходов обычно не бывает больше одного, т.к. подключать таким образом сразу несколько внешних устройств, как правило, не требуется.

VGA

Количество выходов VGA, предусмотренное в конструкции регистратора.

VGA — аналоговый видеоразъём, изначально разработанный для кинескопных мониторов. Считается устаревшим, однако до сих пор довольно часто встречается в телевизорах и мониторах для ПК. В регистраторах используется в основном для просмотра отснятых материалов, поэтому портов VGA редко бывает больше одного.

LAN (RJ-45)

Общее количество портов LAN (RJ-45), предусмотренное в конструкции регистратора.

LAN (RJ-45) — это стандартный компьютерный сетевой разъем. Такие разъемы можно встретить даже в традиционных DVR-регистраторах, работающих только с аналоговыми камерами; в подобных моделях порт RJ45 один, а предназначается он для подключения самого регистратора к локальной сети или специализированному оборудованию. В свою очередь, в NVR и HVR этот разъем дополняется сетевыми входами для подключения IP-камер, и общее число портов LAN получается на 1 больше, чем максимальное число сетевых камер. К примеру, модель на 4 IP-камеры будет иметь 5 сетевых разъемов — по одному на канал видео плюс еще один для подключения самого регистратора к сети.

Отметим также, что при наличии в устройстве разъемов с поддержкой PoE (Power Over Ethernet — питание IP-камер прямо через кабель подключения) количество таких разъемов чаще всего уточняется в характеристиках дополнительно.

Тревожный вход

Количество тревожных входов, предусмотренное в конструкции регистратора.

Тревожные входы позволяют регистратору реагировать на различные события и сигналы с других элементов системы безопасности. Например, к такому входу может быть подключён датчик открытия двери, и по сигналу с него регистратор будет включать камеру над этой дверью. Это обеспечивает автоматизацию системы безопасности и делает её менее зависимой от человеческого фактора.

Тревожный выход

Количество тревожных выходов, предусмотренное в конструкции регистратора.

Тревожные выходы используются для передачи сигналов с регистратора на другие элементы системы безопасности — сирену тревоги, электронные замки, прожекторы и т.п. Таким образом система может автоматически реагировать на события, зафиксированные регистратором — например, блокировать двери при движении в кадре.

Частота кадров

Наибольшая частота кадров в записываемом видео, которую регистратор может поддерживать при одновременной записи со всех имеющихся каналов. Если не все каналы заняты камерами — этот показатель может быть и больше.

Минимальным показателем, необходимым для комфортного просмотра, считается 24 к/с. А в наиболее современных видеостандартах частота кадров может быть значительно выше — 50 – 60 к/с. Высокие значения позволяют получать более качественное и плавное видео, на котором можно хорошо рассмотреть быстрое движение; однако такое видео занимает больше места и требует мощной аппаратной части, что сказывается на цене регистраторов.

Формат сжатия видео

Формат сжатия видео, используемый регистратором.

Сжатие используется для того, чтобы уменьшить размеры файлов отснятого видео; для этого могут применяться разные технологии сжатия — так называемые кодеки, их список и приводится в данном пункте. А от набора кодеков зависят два момента: совместимость с IP-камерами, подключенными к устройству, и возможность воспроизведения отснятых материалов на внешнем оборудовании. И в том, и в другом случае внешние устройства должны поддерживать те же форматы сжатия, что и регистратор — иначе нормальная работа будет невозможна. Однако если видео планируется смотреть на компьютере — на данный список можно не обращать особого внимания: современные ПК и ноутбуки оснащаются весьма обширными наборами кодеков, а недостающие в крайнем случае можно установить отдельно.

Подробное описание разных форматов сжатия можно найти в специальных источниках. Здесь же вкратце коснемся двух наиболее продвинутых (на 2021 год) вариантов — H.265 и H.265+. Оригинальный H.265 является кодеком общего применения, созданным как наследие популярного H.264; он вдвое превосходит своего предшественника по эффективности сжатия, позволяя получать качественные видеофайлы сравнительно небольшого объема. H.265+ является модификацией, созданной специально для систем видеонаблюдения; в этой модификации реализован ряд продвинутых решений, что дало возможность еще больше повысить эффективность...сжатия без ущерба для качества. Так что поддержка хотя бы одного из этих стандартов крайне желательна для более-менее продвинутой системы видеонаблюдения.

Питание

Штатное напряжение питания регистратора.

Стоит учитывать, что практически все современные регистраторы рассчитаны на прямое подключение к розетке 220 В. В данном же пункте указывается напряжение на входе самого устройства. То есть, если в характеристиках указано значение менее 220 В — например, 12 В или 24 В — это значит, что регистратор использует внешний блок питания (который, как правило, поставляется в комплекте). А вот модели на 220 и 240 В используют встроенный блок питания. При этом с практической точки зрения разницы между ними нет — и те, и другие способны нормально работать от обычной розетки (разве что модели на 240 В могут быть более чувствительны к падениям напряжения). Поэтому данный параметр является, по сути, чисто справочным, и может пригодиться разве что при поиске нового внешнего блока питания.

Рабочая температура

Диапазон температур окружающего воздуха, при котором регистратор гарантированно сохраняет полную работоспособность, а вероятность помех и сбоев минимальна. В большинстве случаев регистраторы устанавливаются в закрытых помещениях с вполне благоприятным микроклиматом, при этом диапазон рабочих температур бывает весьма обширным — например, значение в -10 … +55 °С не является чем-то необычным. Поэтому обращать внимание на данный показатель стоит лишь при установке в сложных условиях — например, на неотапливаемом складе или в производственном помещении с повышенными температурами.

Максимальная влажность

Наибольшая относительная влажность воздуха, при которой регистратор способен в течение неограниченного времени работать без сбоев и поломок.

Высокая влажность воздуха отрицательно влияет на электронику: влага может оседать на различных деталях, в т.ч. токоведущих, вызывать коррозию, замыкания и т.п. Это происходит не сразу, кратковременная работа при повышенной влажности может и не вызвать никаких неприятностей, однако длительное пребывание в таких условиях не рекомендуется. Впрочем, в большей части современных регистраторов допустимая влажность довольно высока — порядка 90%; внутри помещений подобные условия встречаются очень редко.

Поддержка ONVIF

Поддержка регистратором стандарта ONVIF.

Этот стандарт описывает протоколы взаимодействия различных компонентов системы видеонаблюдения; регистратор, поддерживающий его, будет полностью совместим с другим ONVIF-оборудованием независимо от производителя.

Поддержка CMS

Совместимость регистратора с инструментами CMS.

CMS — это набор программного обеспечения, предназначенный для управлением регистратором с ПК. При этом возможности данного ПО включают не только работу с одним устройством, но и создание единой системы видеонаблюдения из нескольких регистраторов — таким образом, чтобы управление и вывод данных с них осуществлялся через один компьютер. В любом случае использование CMS может значительно упростить работу с регистратором.

Количество SATA

Количество разъёмов SATA, предусмотренных в конструкции регистратора.

SATA — наиболее популярный современный интерфейс для подключения внутренних накопителей. Один разъём позволяет подключать один жёсткий диск (или другой внутренний носитель), то есть количество таких разъёмов — это, по сути, наибольшее количество отдельных накопителей, которое можно одновременно установить внутрь регистратора. Базовые версии могут оснащаться одним разъемом SATA или двумя. Более продвинутые имеют 4 разъема SATA, а уже модели для серьезных объектов имеют значительно большие возможности подключения.

Количество eSATA

Количество разъемов eSATA, предусмотренное в конструкции регистратора.

Интерфейс eSATA является модификацией SATA, однако не совместим с ним и применяется исключительно для подключения внешних накопителей. Он обеспечивает довольно высокую скорость подключения (до 2,4 Гбит/с); кроме того, использование носителей под этот разъем оставляет свободными порты USB, которые могут понадобиться для другой периферии. Наличие нескольких eSATA-портов, соответственно, позволяет подключать одновременно несколько накопителей.

Макс. емкость

Наибольшая суммарная ёмкость накопителей, с которой регистратор способен корректно работать. По умолчанию указывается только для внутренних носителей с интерфейсом SATA (см. выше), однако в некоторых моделях отдельно приводятся данные и по внешним устройствам с подключением по eSATA.

Отметим, что ограничение на суммарную ёмкость вытекает из того, что каждый отдельный порт имеет своё ограничение по ёмкости накопителя. При этом максимальная ёмкость распределяется между портами поровну. Это нужно учитывать при выборе накопителей под регистратор: к примеру, в модели на 32 ТБ с 8 разъёмами SATA ограничение для каждого разъёма составит 32/8 = 4 ТБ. А значит, установить в такой регистратор два внутренних диска по 8 ТБ не выйдет, хотя их суммарная ёмкость и будет меньше максимальной.

Дополнительные разъемы

Дополнительные разъёмы, предусмотренные в конструкции регистратора помимо описанных выше. Вот наиболее распространённые виды таких разъёмов:

— RS-232. Служебный порт, чаще всего используемый для подключения регистратора к компьютеру и управления настройками через специальное ПО. Технически может также применяться для управления камерами с PTZ (см. «Конструкция»), однако на практике данный вариант почти не используется.

— RS-485. Интерфейс, используемый в регистраторах с поддержкой PTZ для передачи управляющих сигналов на PTZ-камеры. RS-485 удобен тем, что камеры можно соединить последовательно и подключить к регистратору одним проводом (вместо того, чтобы тянуть кабель от каждой камеры), при этом максимальная длина такого провода составляет 1200 м (без специальных повторителей).

Разрешение (все каналы)

Наибольшее разрешение, в котором регистратор может записывать видео при поступлении сигнала одновременно со всех каналов. Если же к некоторым каналам камеры не подключены, разрешение записи может быть и более высоким (см. «Макс. разрешение»).

Более высокое разрешение положительно сказывается на детализации, однако занимает больше места и требует больших вычислительных мощностей для обработки, что соответствующим образом сказывается на цене регистратора.

Макс. разрешение

Наибольшее разрешение видео, с которым регистратор технически способен работать (прежде всего записывать). Если этот показатель выше, чем разрешение при записи со всех каналов сразу (см. выше) — это значит, что регистратор способен записывать на максимальном разрешении только при условии, что часть видеоканалов не занята камерами (в разных моделях необходимое количество свободных каналов также может быть разным). Однако есть модели, в которых максимальное разрешение достижимо и при полной нагрузке по каналам.

Макс. разрешение HDMI

Максимальное разрешение HDMI.

Максимальное разрешение изображения, которое можно вывести через интерфейс HDMI на экран подключённой видеоаппаратуры (монитора, телевизора и т.п.). HDMI-выход в видеорегистраторе позволяет транслировать картинку в форматах Full HD, 2K или 4K, что обеспечивает высокое качество мультиэкранных изображений.

Скорость LAN

Максимальная скорость передачи данных, поддерживаемая LAN-портами регистратора.

Отметим, что для несложных задач нередко хватает и довольно скромной по современным меркам скорости в 100 Мбит/с. Однако высокая пропускная способность (1 Гбит/с) не только упрощает передачу больших объемов данных, но еще и способствует снижению лагов и улучшению общего качества связи; а современные технологии вполне позволяют предусмотреть поддержку гигабитного LAN даже в довольно простых и недорогих регистраторах.

Разумеется, для использования всех возможностей LAN нужно, чтобы соответствующие скорости поддерживали и устройства, подключенные к таким портам.

Только IP

Количество камер (каналов видео), поддерживаемое гибридным регистратором (см. «Тип») при работе только с IP-камерами.

Чаще всего это количество соответствует общему числу каналов, доступному в гибридном режиме (когда IP-камеры сочетаются с традиционными, так называемыми AHD-камерами). К примеру, для регистратора с гибридным режимом «8+2» (всего 10) число камер в режиме «только IP» обычно также составляет 10. Однако встречаются и исключения: некоторые модели в чисто сетевом режиме способны работать с большим количеством камер, чем в гибридном. К примеру, тот же гибридный формат «8+2» может сочетаться с поддержкой одновременно 16, а то и 24 только сетевых камер.

Гибридный режим (AHD+IP)

Количество камер, поддерживаемое регистратором при работе в гибридном режиме — то есть при использовании одновременно традиционных (AHD) и сетевых IP-камер. Подробнее о гибридных регистраторах см. «Тип». А в данном пункте первое число обозначает количество обычных камер, второе — IP-устройств: к примеру, запись «4+2» говорит о том, что данная модель может одновременно принимать сигнал с 4 обычных и 2 IP-камер.

Отметим также, что некоторые гибридные регистраторы допускают разные соотношения между количеством камер разного типа (при том же общем числе камер). К примеру, 12-канальная модель может иметь гибридные режимы «6+6», «8+4» и «10+2». В таких случаях в данном пункте учитывается режим, предусматривающий наибольшее число камер типа AHD; для модели, описанной в нашем примере, в данном пункте будет записано «10+2».

Также стоит сказать, что при работе только с IP-камерами гибридный регистратор может поддерживать большее число каналов видео, чем в гибридном режиме — к примеру, в модели формата «2+8» количество поддерживаемых только сетевых камер может достигать 16. Эта информация уточняется в пункте «Только IP».

Выходов с поддержкой PoE

Количество портов LAN (RJ45) с поддержкой PoE, предусмотренное в конструкции регистратора.

Такие разъемы предназначаются для подключения IP-камер. А технология PoE дает возможность подавать питание на такую камеру прямо по кабелю подключения, обходясь таким образом без отдельного подключения к розетке и без батареек/аккумуляторов. Само собой, для использования этой технологии ее должна использовать и соединенная с подобным портом камера.

Облачное хранилище

Совместимость регистратора с тем или иным облачным хранилищем данных. В этом пункте может указываться сам факт совместимости или уточняться конкретный сервис, на который рассчитано устройство — обычно это Google Диск или Dropbox.

Напомним, облачное хранилище — это система хранения информации, расположенная на удаленных серверах. Данные в такую систему передаются через Интернет, а доступ к ним владелец также может получать через Всемирную сеть независимо от собственного местонахождения. Кроме того, современные «облака» позволяют делиться выбранной информацией с другими пользователями. Базовый функционал таких сервисов и некоторое количество дискового пространства обычно доступны бесплатно, но вот для продвинутых возможностей и увеличения объемов хранилища требуется оплата (одноразовая или регулярная по подписке, в зависимости от конкретного сервиса).

Конкретно же в данном случае совместимость с облачными хранилищами означает прежде всего то, что регистратор способен напрямую копировать записанные видеоматериалы в такое хранилище. Это дает сразу два важных преимущества. Первое уже упоминалось — возможность работать с видеозаписями (просматривать, копировать, делиться и т.п.) практически из любой точки планеты, где есть доступ к Интернету. Второй момент — дополнительная надежность и безопасность: даже если накопитель регистратора будет поврежден или уничтожен — копия его содержимого все равно останется в «облаке».

...> Отметим, что поддержка облачных хранилищ встречается также в отдельных камерах наблюдения. Однако покупка регистратора с данной функцией бывает более рациональным решением. Во-первых, возможность работы с «облаком» не будет зависеть от особенностей используемых камер; во-вторых, соответствующий инструментарий в регистраторах нередко бывает более обширным, нежели в камерах.

PoE (выход)

Сама по себе технология PoE (Power over Ethernet) позволяет передавать по сетевому Ethernet-кабелю не только данные, но и энергию для питания сетевых устройств. А наличие выхода (выходов) PoE дает возможность питать такие устройства от сетевых разъемов регистратора. Это избавляет от необходимости прокладывать дополнительные провода или использовать автономные источники питания, что бывает особенно важно для некоторого оборудования — например, внешних IP-камер наблюдения. А при использовании так называемых сплиттеров — устройств, разделяющих сигнал PoE кабеля на чисто сетевые данные и ток питания — при помощи подобных выходов можно питать и оборудование, изначально не поддерживающее PoE (главное, чтобы их характеристики питания соответствовали возможностям свича).

Что касается стандартов PoE, то они определяют не просто общую мощность питания, но и совместимость с конкретными устройствами: потребитель должен поддерживать тот же стандарт, что и регистратор, иначе нормальная работа будет невозможной. В наше время, в том числе в разъемах «свичей», можно встретить две разновидности таких стандартов — активные (802.3af, 802.3at, 802.3bt) и пассивный (один, так и называется). Основное отличие между этими разновидностями заключается в том, что активный PoE предусматривает согласование источника питания и нагрузки по напряжению и току, в пассивном таких функций нет, и энергия подается «как есть», без регу...лировок. А вот более детальное описание конкретных стандартов:

— 802.3af. Наиболее старый из используемых в наше время активных форматов питания PoE. Предусматривает мощность на выходе питания до 15 Вт (на входе потребителя — до 13 Вт) , выходное напряжение 44 – 57 В (на входе — 37 – 57 В) и ток в паре питающих проводов до 350 мА. Несмотря на «почтенный возраст», все еще продолжает достаточно широко использоваться; так что и регистраторов, работающий только с 802.3af, в продаже (по состоянию на конец 2021 года) все еще довольно много. Однако стоит учесть, что данный стандарт охватывает сразу 4 так называемых класса мощности (с 0 по 3), различающихся по максимальному числу ватт на выходе и входе. Так что при использовании 802.3af не помешает убедиться в том, что мощности выхода будет достаточно для выбранной нагрузки.

— 802.3af/at. Сочетание сразу двух стандартов — описанного выше 802.3af и более нового 802.3at. Последний позволяет подавать на выход мощность до 30 Вт (до 25,5 Вт на входе питаемого устройстве), использует напряжение 50 – 57 В (42,5 – 57 В на входе), при этом ток в паре проводов не превышает 600 мА. Подобное сочетание обходится сравнительно недорого, при этом оно дает возможность питать большое разнообразие внешних устройств; так что на конец 2021 года именно данный вид выходов PoE пользуется в регистраторах наибольшей популярностью.

— 802.3af/at, bt. Сочетание описанного выше 802.3af/at со стандартом 802.3bt (PoE++, PoE тип 3 или тип 4). 802.3bt — это наиболее новый из форматов питания PoE; в отличие от более ранних, он использует не 2, а 4 провода питания, что позволяет подавать на внешние устройства весьма солидную мощность — до 71 В (при 90 Вт на выходе питания). Подобные возможности бывают незаменимы при энергоснабжении оборудования с повышенным потреблением — например, внешних камер наблюдения, дополненных системами обогрева. С другой стороны, поддержка стандарта 802.3bt заметно влияет на стоимость регистратора, а к качеству кабелей подобное подключение выдвигает особые требования. Кроме того, нужно иметь в виду, что к данному стандарту относят также формат UPoE, созданный компанией Cisco и применяемый в ее оборудовании; а этот стандарт (именно он известен как PoE тип 3) имеет более скромную мощность — до 60 Вт на выходе (до 51 Вт на входе потребителя). Да и общий стандарт 802.3bt включает два класса мощности — класс 8, при котором достигаются максимальные характеристики, и класс 7, где на выход подается 75 Вт, а до потребителя доходит около 62 Вт. Так что если вы планируете использовать оборудование 802.3bt — при выборе регистратора из данной категории обязательно нужно убедиться, что мощности питания хватит для нормальной работы подключенных устройств.

— Пассивный. Как уже упоминалось, ключевое отличие пассивного PoE от описанных выше активных стандартов является то, что в данном случае выход питания выдает строго фиксированную мощность, без каких-либо автоматических регулировок и подстроек под конкретное устройство. Главное преимущество данного стандарта — невысокая стоимость: его реализация обходится значительно дешевле, чем активных PoE, так что такие порты можно встретить даже в регистраторах начального уровня. С другой стороны, упомянутое отсутствие автонастройки заметно затрудняет согласование оборудования между собой — особенно в свете того, что различные устройства могут заметно различаться по выдаваемому/потребляемому напряжению и току (мощности). Из-за этого при использовании пассивного PoE нужно обращать особое внимание на совместимость источника и нагрузки по этим параметрам. Если совпадения нет, то в лучшем случае (если напряжение/мощность на выходе ниже требуемых) питание просто не заработает, а в худшем (при избытке напряжения/мощности) велика вероятность перегрузок, перегрева и даже поломок с возгораниями — причем такие неприятности могут произойти не сразу, а через довольно значительное время. И однозначно нельзя подключать к пассивным выходам PoE устройства с активными входами — по тем же причинам.

Мощность на выход PoE

Максимальная мощность, которую регистратор способен выдать на один выход PoE.

Такие выходы подробно описаны выше; лишь вкратце напомним, что они представляют собой сетевые порты Ethernet, дополненные возможностью питания подключенного оборудования прямо по LAN-кабелю, без дополнительных проводов. Что касается мощности такого питания, то она должна соответствовать характеристикам подключенного оборудования; однако термин «соответствовать» может иметь разное значение, в зависимости от используемого стандарта PoE (см. «PoE (выход)»).

Так, если регистратор и оборудование работают по одному из активных стандартов (802.3af, 802.3at, 802.3bt) — мощность на выходе свича должна быть не ниже, чем потребляемая мощность подключенного оборудования. При этом превышение выходной мощности не страшно — описанные стандарты предусматривают автоматическую регулировку, которая позволяет питаемому устройству получать ровно столько энергии, сколько нужно, без перегрузок. А вот если выход недостаточно мощен — очевидно, что он попросту не сможет обеспечить эффективную работу.

В свою очередь, при использовании пассивного PoE выходная мощность источника питания в идеале должна максимально точно соответствовать энергопотреблению нагрузки. Это связано с тем, что в подобных случаях выход питания выдает строго определенную мощность, практически без какого-либо согласования и подстройки. И если излишек в пару ватт большинство питаемых устройств способны перенести более-менее...«спокойно», то более значительное превышение чревато перегрузками, перегревом и выходом оборудования из строя.

В завершение стоит сказать, что при наличии нескольких портов PoE и их одновременном использовании доступная мощность питания на порт может быть заметно меньше, чем при работе PoE только в одном разъеме. Прояснить этот момент позволяет информация о суммарной мощности PoE (см. ниже) — эта мощность делится на все задействованные порты. К примеру, если свич имеет три выхода PoE, а мощность на 1 выход составляет 60 Вт — то суммарная мощность тоже может быть заявлена на уровне 60 Вт. Соответственно, при использовании PoE на всех трех выходах сразу мощность на каждом из них составит не более 60/3 = 20 Вт. Технически возможны и более продвинутые способы управления питанием — с «умным» распределением мощности в зависимости от потребностей конкретных устройств (условно говоря, 30 Вт, 20 Вт и 10 Вт для того же суммарного значения в 60 Вт); но для полной гарантии стоит исходить из того, что вся энергия делится поровну.

Суммарная мощность PoE

Общая мощность, которую регистратор способен выдать на все выходы PoE.

Подробнее о таких выходах см. выше; здесь только напомним, что общая идея PoE состоит в подаче питания по тому же кабелю Ethernet, по которому передаются данные. Суммарная же мощность приводится для моделей, в которых таких разъемов больше одного; она позволяет оценить общую потребляемую мощность всех PoE-устройств, которые можно одновременно подключить к регистратору.

При выборе по конкретному значению стоит учесть два важных момента. Во-первых, при работе нескольких портов энергия обычно делится между ними поровну; при этом суммарная мощность регистратора далеко не всегда соответствует сумме максимальных мощностей всех PoE-выходов. К примеру, модель с 8 портами по 30 Вт может иметь общий показатель не в 240 Вт (8*30 Вт), а всего в 100 Вт. На практике такое несоответствие значит, что при одновременном использовании всех разъемов каждый из них сможет выдать не 30 Вт, а максимум 100/8 = 12.5 Вт. Второй момент заключается в том, что общее энергопотребление нагрузки в идеале должно быть не выше 75 % заявленной суммарной мощности PoE — это дает дополнительную гарантию на случай неполадок.
